Laserhiukkaslaskuri paineilman puhtauden mittaamiseen

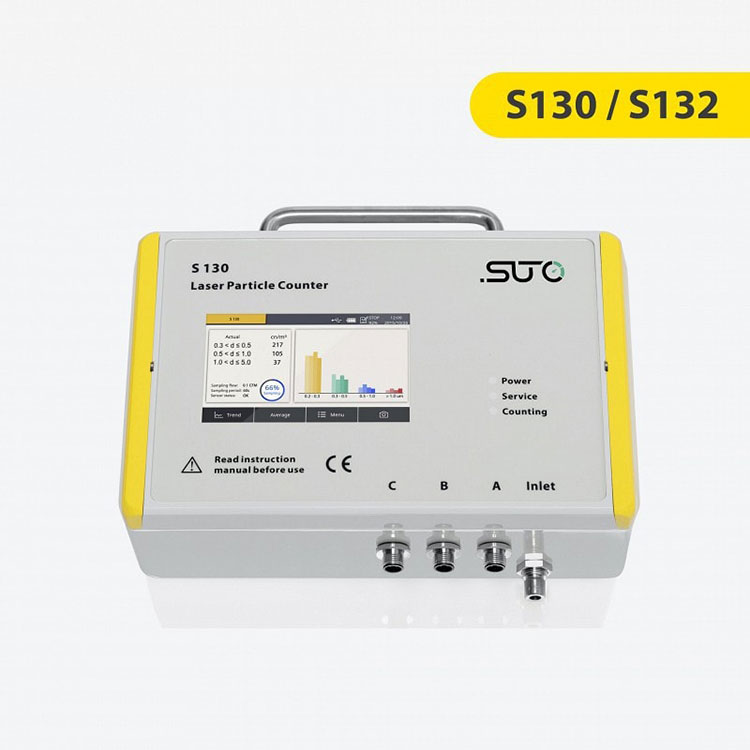

Laserhiukkaslaskuri S130 / S132 paineilman puhtauden mittaamiseen edustaa huippuluokan laserhiukkaslaskuria, joka on suunniteltu erityisesti sovelluksiin, joissa käytetään paineilmaa tai kaasuja. Tämä laite on suunniteltu huolellisesti laatua painottaen ja asiakkaiden vaatimusten mukaan. Se on suunniteltu saumattomaan, ympärivuorokautiseen käyttöön, mikä varmistaa paineilman laadun jatkuvan valvonnan. Ylläpitämällä tiukat standardit se auttaa estämään hiukkaskontaminaation prosesseissa ja tuotteissa ja turvaa näin yleisen laadun ja eheyden.

Malli:S130 / S132

Lähetä kysely

Tuotteen Kuvaus
Parametri
Sovellus
Video

Partikkelikoot alkaen 0,1 < d ≤ 5,0 μm

S130 Eco-versio: 0,3 < d ≤ 5,0 μm
S132 Pro-versio: 0,1 < d ≤ 5,0 μm

Integroitu painehajotin

Toisin kuin kilpailijansa, SUTO Laser Particle Counters -laserissa on integroidut painehajottimet, jotka vähentävät linjapainetta instrumentin sisällä. Näin käyttäjät voivat käyttää laserhiukkaslaskuria suoraan paineilmajärjestelmästä ilman paineenalennuslaitteiden asentamista ja siten ISO 8573-4 -standardin mukaisia.

Integroitu näyttö

Integroitu 5" kosketusnäyttö tarjoaa reaaliaikaiset lukemat kaikille kanaville, signaalin ulostuloasetukset sekä integroidun dataloggerin. Tämä mahdollistaa mittaustietojen tallentamisen laitteeseen. Mittausarvot edustavat hiukkasten määrää per ft³, l tai m³ tai vaihtoehtoisesti yksikkönä μg/m³.

Ilmanlaadun valvonta ISO 8573-1:n mukaan

ISO 8573-1 -laserhiukkaslaskuri paineilman puhtauden mittaamiseen määrittää paineilmajärjestelmän hiukkasten puhtausluokat antamalla raja-arvot kullekin kanavalle. S132-laserhiukkaslaskuri mittaa kanavat ISO 8573-1 -standardin mukaisesti:

0,1 < d ≤ 0,5 μm
0,5 < d ≤ 1,0 μm
1,0 < d ≤ 5,0 μm

Näille kolmelle kanavalle raja-arvot on määritelty ja jaettu luokkiin. Mutta lisäksi, kuten ISO 8573 -standardissa todetaan, on mitattava myös neljäs kanava, d > 5,0 μm. Tämän kanava-arvon tulee olla 0 luokissa 0-5, muuten luokitus kuuluu luokkaan 6 tai huonompaan, jossa raja-arvoiksi määritellään massapitoisuus.

Yhteydet tietojen analysointia varten

Käyttäjäystävälliset signaalilähdöt (Modbus/RTU (RS485), hälytysrele (NO, 40VDC, 0,2A) ja USB) helpottavat S130/S132:n liittämistä SUTO-näyttöihin ja Data Loggeriin sekä kolmannen osapuolen näyttöihin. ja ohjausyksiköt.

SUTO Vaihtopalvelu

Pörssin kalibrointipalvelu eliminoi seisokit ja antaa käyttäjille mahdollisuuden tallentaa saumattomasti kastepistemittauksiaan.

Ota meihin yhteyttä, jos tarvitset erityistoiveita ja lisää hakemuskonsultaatiota täällä.

MITTAUS
Hiukkanen
Mittausalue	S130: 0,3 < d ≤ 5,0 μm S132: 0,1 < d ≤ 5,0 μm
Mittauskanavat	S130: CH1: 0,3 < d ≤ 0,5 μm CH2: 0,5 < d ≤ 1,0 μm CH3: 1,0 < d ≤ 5,0 μm CH4: 5,0 μm < d (konfiguroitavissa) S132: CH1: 0,1 < d ≤ 0,5 μm CH2: 0,5 < d ≤ 1,0 μm CH3: 1,0 < d ≤ 5,0 μm CH4: 5,0 μm < d (konfiguroitavissa)
Laskentatehokkuus ISO 21501-4:n mukaan	30 ... 70 % d:stä > 0,1 um, 90...110 % d:stä >= 0,3 um
Mittausperiaate	Lasertunnistus
Sensori	LED-laser
Kulutus
Valittavissa olevat yksiköt	cn/m³, cn/ft³

SIGNAALILIITÄNTÄ JA SYÖTTÖ
Analoginen lähtö
Signaali	4 ... 20 mA (2-johtimista)
Hälytys	Kytkimen lähtö, normaalisti auki, max. 40 VDC, 200 mA
Kenttäväylä
pöytäkirja	Modbus/RTU, Modbus/TCP (näyttöversiolla)
Toimittaa
Jännitesyöttö	24 VDC / 10 W (ohne-näyttö) 24 VDC / 20 W (mit Display)
Nykyinen kulutus	420 mA (ohne-näyttö) 840 mA (mit Display)
Tietojen käyttöliittymä
USB	USB Micro OTG-tuella

YLEISDATA
Kokoonpano
muut	Laite toimitetaan esikonfiguroituna Konfigurointi voidaan tehdä kautta kosketusnäytöllä
Näyttö
Integroitu	5" värillinen kosketusnäyttö
Tietojen kerääjä
Varastointi	30 miljoonaa mittausarvoa (valinnainen)
Sekalaista
Sähköliitäntä	3x M12
Suojausluokka	IP65
Prosessiyhteys	6 mm pikaliitin (paineistettu versio), väkäsliitäntä (ympäristöversio)
Materiaali	PC, alumiiniseos
Paino	S130: 1,9 kg S132: 3,2 kg
Mitat	S130: 271 x 205 x 91 mm S132: 300 x 240 x 120 mm
Käyttöolosuhteet
Keskikokoinen	Paineilma ja kaasut, jotka eivät sisällä syövyttäviä, aggressiivisia, syövyttäviä ja syttyviä aineosia
Virtausnopeus	2,83 l/min
Näytteenottotaajuus	Yksi näyte minuutissa
Keskilaatuinen	ISO 8573-4
Keskilämpötila	0 ... +40 °C
Keskimääräinen kosteus	< 90 %, ei kondensaatiota
Käyttöpaine	0,3 ... 1,5 MPa
Ympäristön lämpötila	+10 ... +40 °C
Ympäristön kosteus	0 - 90 % rH
Säilytyslämpötila	-10 ... +50 °C
Varastointikosteus	< 90 % ilman kondensaatiota
Kuljetuslämpötila	-30 ... +70 °C Ilman näyttöä -10 ... +60 °C näytöllä
