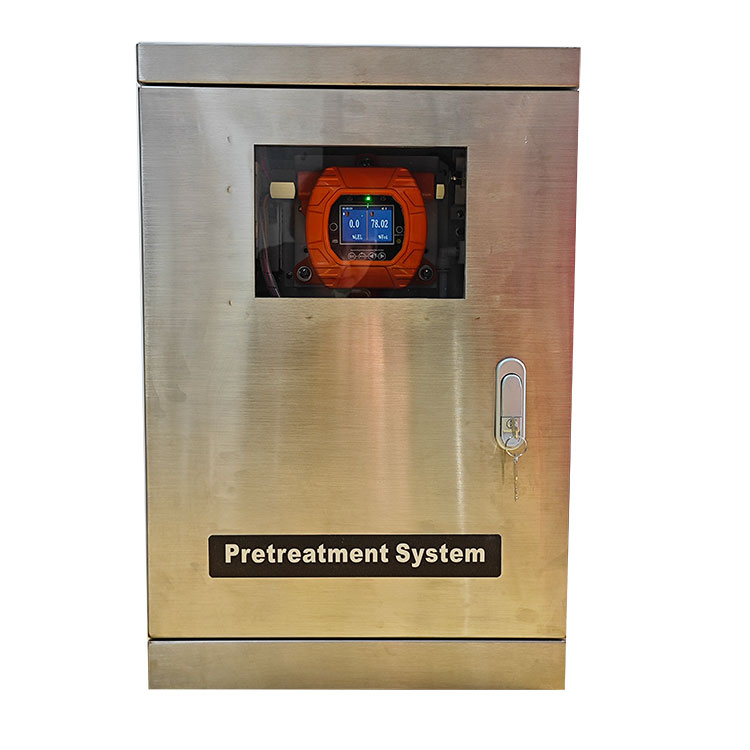

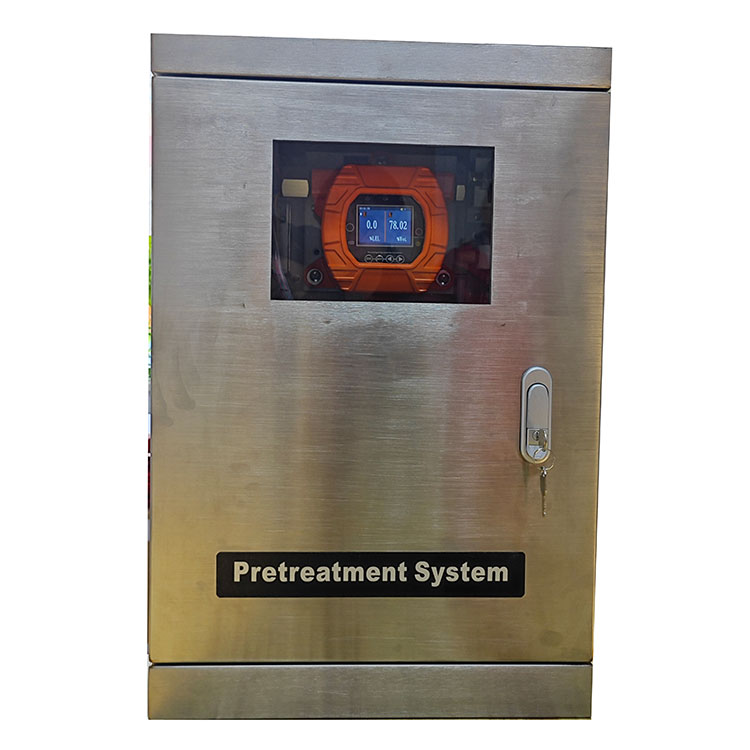

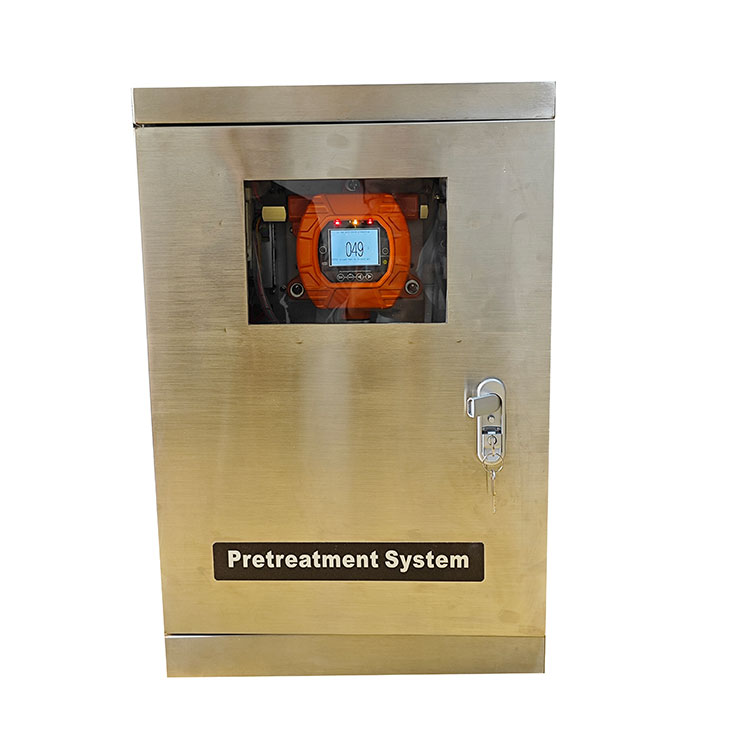

Yksinkertainen kaasuntunnistusjärjestelmä

TH-1000B: n yksinkertaista kaasun havaitsemisjärjestelmää käytetään pääasiassa kaasuanalyysiteollisuudessa. Pääperiaatteena on näytteillä mitattu kaasu paikan päällä kuivaus- ja pölynsuodattamista varten ja pitää mitatun kaasuvakion lämpötila ja kosteus tietyllä alueella, jotta kaasuanalysaattori voi havaita pitoisuuden normaalisti. Koko prosessi on automatisoitu eikä vaadi ihmisen puuttumista. TH1000 -kaasun esikäsittelyjärjestelmää käytetään tilanteissa, joissa mitatulla kaasulla on vähän pölyä, vähän vesihöyryä ja normaalia lämpötilaa.

Lähetä kysely

Tuoteominaisuudet

Vedenpitävä muotoilu, nopea ja vakaa havaitseminen.

Yksinkertainen kaasuntunnistusjärjestelmä voidaan rakentaa runkoon tai ulkoisesti.

Tavallinen näytteenottoetäisyys on 10 metriä, ja suurin näytteenottoetäisyys valinnaisen tyhjiöpumpun kanssa on yli 70 metriä.

Tuotekonfiguraatio

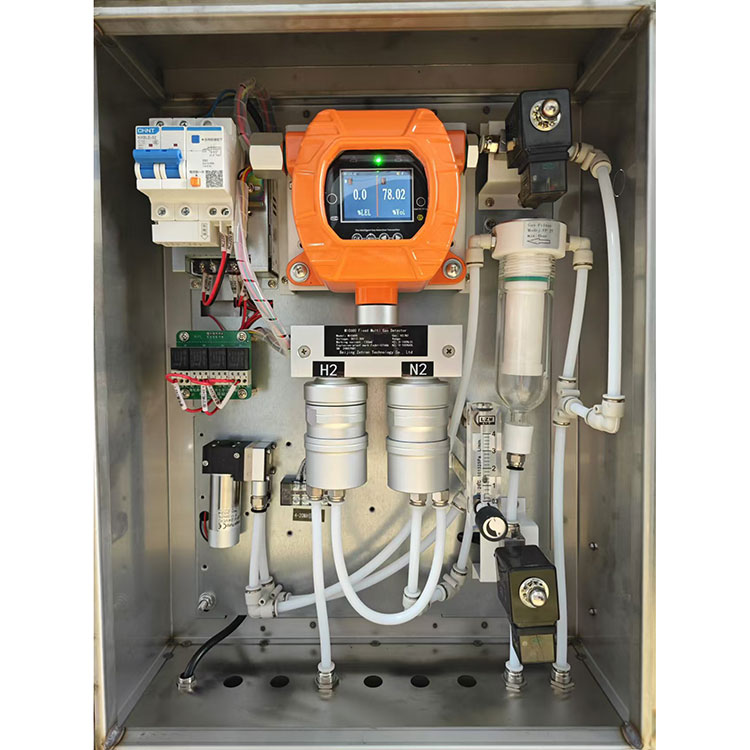

TH-1000B	Esikäsittelykokoonpano
Ominaisuudet: Ikkunalla Sovellettavat tilaisuudet: Normaali lämpötila Pieni määrä vesihöyryä Pieni määrä pölyä	201 ruostumattomasta teräksestä valmistettu runko (ikkunalla) Explosionsproof-runko, muokattavissa oleva räjähdyksenkestävä runko
	MIC-500S-kaasuilmaisin
	Lasikondenssisuodatin
	Sähkömagneettinen tyhjennysventtiili
	Harjaton tasavirtapumppu
	Releen laajennuslautakunta
	Virranhallintajärjestelmä
	Läpikulku
	Letku
	Mitat (600400170mm)

Havaitsemiskaasu	Myrkylliset kaasut, happi, hiilidioksidi, syttyvät ja räjähtävät kaasut, TVOC jne.
Havaitsemisalue	0 ~ 1, 10, 100, 1000, 5000, 50000ppm (mg/m3); 0 ~ 100%lel; 0 ~ 200 mg/l; 0 ~ 20%, 50%, 100%Vol; Muut alueet ovat valinnaisia,
Ratkaisu	0,001ppm, 0,01ppm, 0,1ppm, 1ppm; 0,1%lel; 0,1 mg/l; 0,01%Vol, 0,001%Vol; Muita päätöslauselmia voidaan räätälöidä,
Havaitsemisperiaate	Sähkökemia, katalyyttinen palaminen, infrapuna, lämmönjohtavuus, PID -valokuva, UV -absorptio, laser -TDLA: t jne., Kaasutyypin, alueen, sivustoympäristön ja käyttäjien tarpeiden mukaan.
Tyypillinen tarkkuus	≤ ± 3%F.S (suurempi tarkkuus voidaan räätälöidä anturin suorituskyvyn mukaan)
Lineaarisuus	Plus tai miinus 2% tai vähemmän
Reaktioaika	T90≤30 sekuntia
Jalostettu näytteen kaasu	Lämpötila ei ole korkea, vesihöyry ei ole suuri, eikä pöly ole paljon
Jalostettu näytteen kaasu	(Kun kosteus on liian korkea ja pöly on suuri, tarvitaan muuta esikäsittelyä)
Työtila	Vakio lämpötila: 25 ℃ Käsittelyn jälkeen voidaan asettaa (valinnainen)
Työjännite	Jatkuva kosteus: 70%RH, kosteus hoidon jälkeen voidaan asettaa (valinnainen)
Työympäristö	Kiinteä jatkuva toiminta, pumpun tyypin mittaus (positiivinen paine, negatiivinen paine, tyhjiöympäristö voi olla)
Näytteenottoetäisyys	220 VAC, 50Hz
Näyttötila	Käyttölämpötila -40 ℃ ~ +70 ℃ (tyypillinen arvo), suhteellinen kosteus≤99%RH, Paine: 0,1MPA +/- 20%,
Signaalin lähtö	Näytteenottolämpötila: -40 ℃ ~ +70 ℃ (vakio)
Hälytystila	Standardi on 10 metriä, valinnaisen suuritehoisen tyhjiöpumpun näytteenottoetäisyys on yli 70 metriä, jos mitatun kaasun paine on suhteellisen suuri, näytteenottoetäisyys on vastaavasti suurempi
Suojataso	1,7 tuuman HD -värinäyttö paikan päällä,
Sähkörajapinta	Kolme (neljä) johdinjärjestelmää 4 ~ 20 mA voidaan kytkeä erilaisiin hälytysohjaimiin, PLC: hen, DC: iin ja muihin ohjausjärjestelmiin;
Ulkoraatikko	2 väylän RS485 (RTU), tavallinen Modbus -protokolla;
Ulkoiset mitat	③2 Releiden korkean ja matalan hälytyskytkimen lähtö (vakio 1 sarja, lisätään valinnaisesti 1 sarja), passiivinen kosketus (kuiva solmu)
Vakiovarusteet	Valinnainen: 0 ~ 20mA, 1 ~ 5 V, 0 ~ 5V, 0 ~ 10 V, langaton lähetys, verkonsiirto, tekstivieshälytys
Valmistajan pätevyystodistus	Oletuslähtö on 1. Kaksi passiivista kosketus (kuiva -solmu) ovat valinnaisia. Hälytyspisteet voidaan asettaa. Paikan päällä oleva ääni- ja visuaalinen hälytys (valinnainen)
