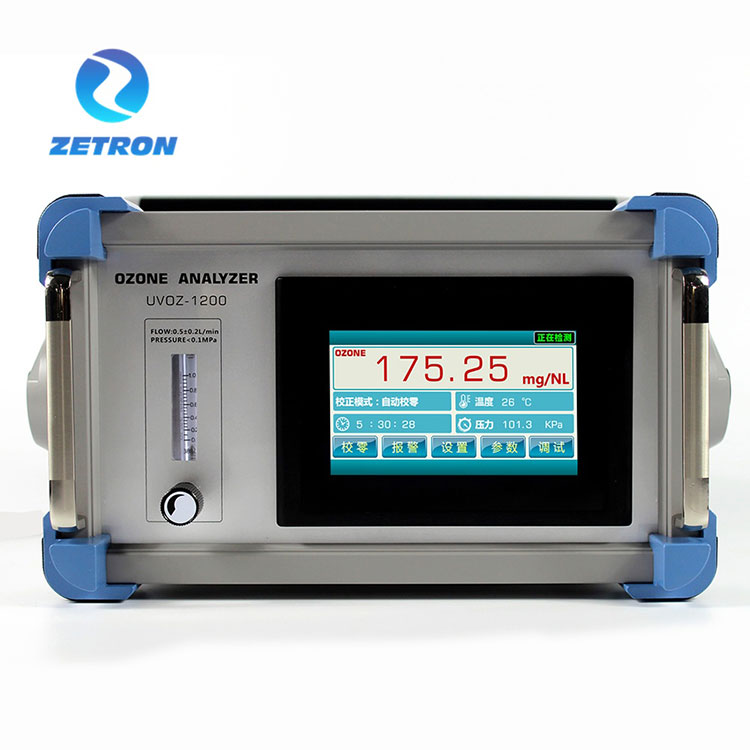

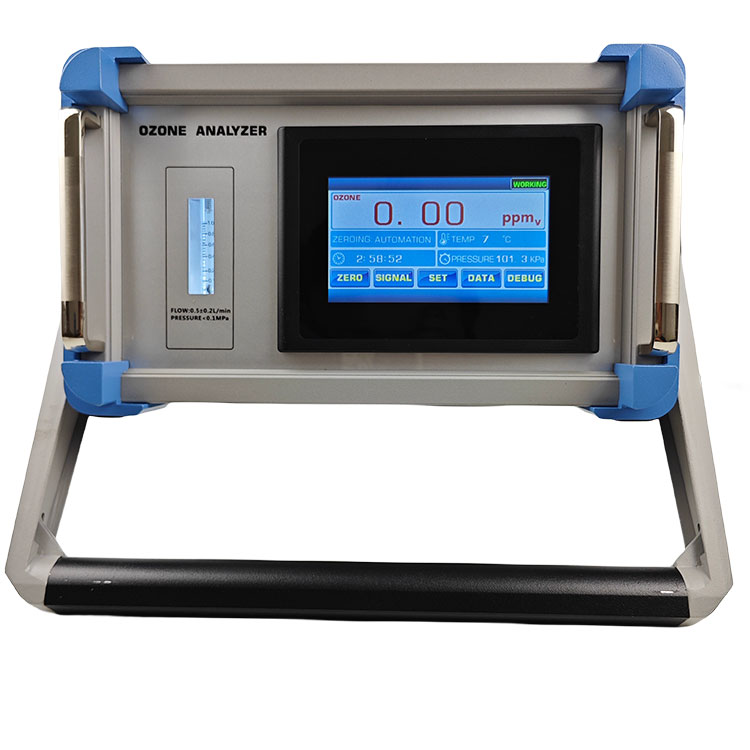

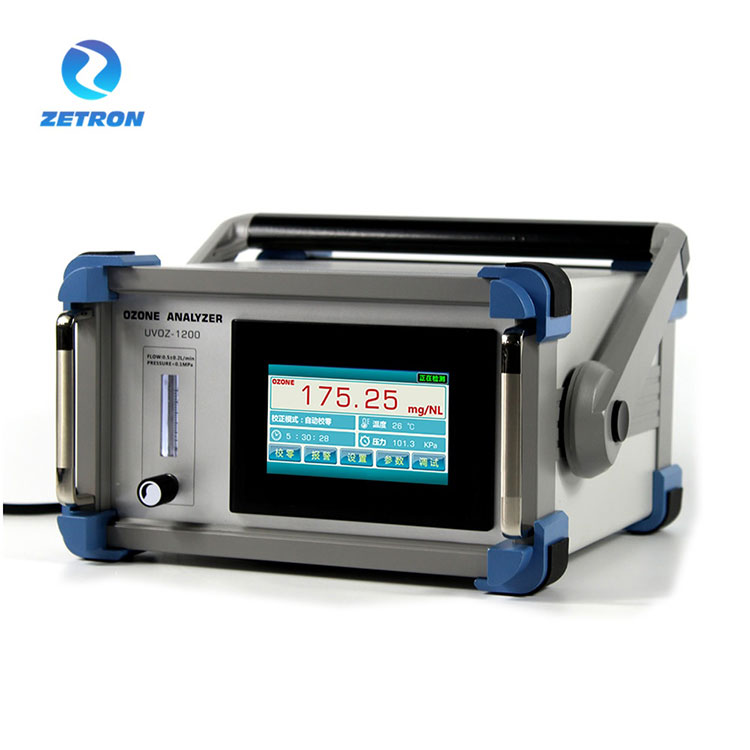

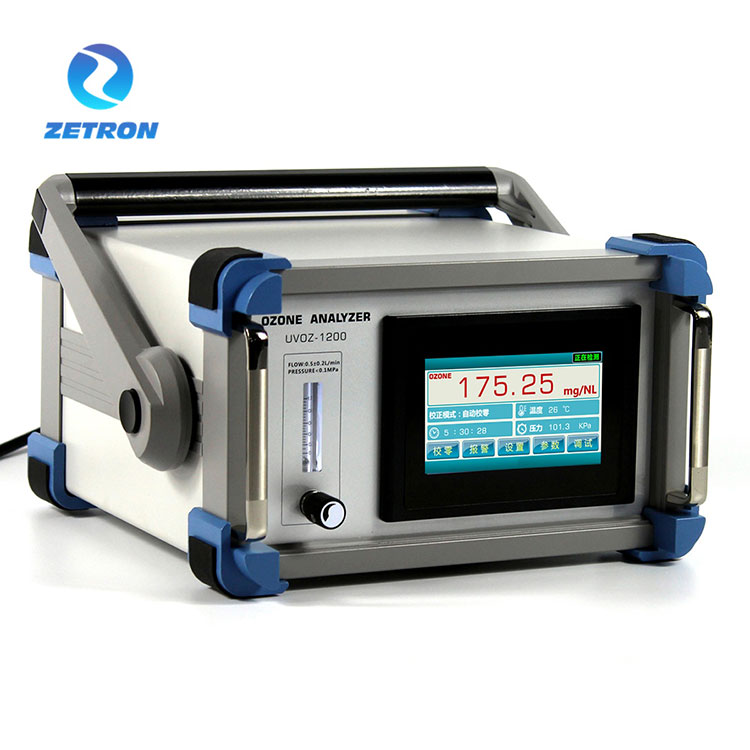

UV -otsonin ilmaisin

Yleinen kuvaus

UV-otsonin ilmaisin on mikroprosessoripohjainen kaksisäteen fotometri (UV 254 nm) otsonipitoisuuden mittaamiseksi ilmassa tai happea.

Otsonipitoisuuden arvioimiseksi näytteen kaasun thegoonone -ilmaisimessa mittaa UV -säteilyn mittauskanavalla, vertailukanavan UV -säteilyn, lämpötilan ja paineen kyvyssä.

Otsonianalysaattorissa on kosketusnäytön käyttöliittymä, joka näyttää reaaliaikaisen otsonipitoisuuden. Ja kosketusnäyttö on myös paine- ja lämpötilan kompensointialueella. Korkean pitoisuuden (G/NM3) alueella sillä on virtaustulon funktio, joka voi näyttää otsonigeneraattorin lähtö reaaliajassa. Ydinkomponentti käyttää pitkäaikaisen UV-valojärjestelmän suurella valon läpäisykvartsilla estääkseen nolla-ajautumista vaikuttavan havaitsemistarkkuuteen. Otsonisyöttöä ei tarvitse sulkea nollaamisen varmistamiseksi, että laitteet voivat käyttää jatkuvasti 24 tuntia.

Otsonipitoisuus esitetään joko otsonin (%paino/paino), otsonin grammat, normaalia kuutiometriä näytekaasua (g/nm3) tai ppmv (aq: g/m3 tai ppm) aakkosnumeerisella näytöllä. Keskitysyksikköä voidaan muuttaa toiminnan aikana.

Muita muokattavia parametreja on muun muassa:

Paineen näyttöyksikkö (KPA)

Hälytysparametrit (korkea/matala kynnys)

Kantajakaasun luonne: Ilma tai happi (mukaan lukien PSA)

RS-485-rajapinnan parametrit

4-20 mA-signaalin lähtö

Asennus- ja virtayhteys

Näytekaasun liitäntä varten tulisi käyttää 6 x 4 mm PTFE -letkua (jota toimitamme pyynnöstä). Näytekaasu on kytkettävä näytteen kaasusuodattimen kautta ("in"). Pitoisuuden mittauksen aikaviive riippuu

a) näytteen kaasun virtausnopeus,

b) letkun pituus analysaattoriin,

c) Letken poikkileikkaus (suosittelemme letkua 6x4 mm, ei enempää!),

d) Itse analysaattorin viive. Suositetulla virtausnopeudella 0,2 - 1 l/min -aikaviive on 2 - 0,4 s 6 x 4 mm: n letkupituus 2 m.

Seuraavat piirustukset osoittavat mahdollisia kokoonpanoja:

Näytteenottomenetelmä: positiivinen paineenäytteet;

Näyttörajapinta: 4,3 tuuman kosketusnäytön käyttöliittymä;

Sisältörajapinta: otsonipitoisuus, lämpötila, paine;

Apufunktiot: lämpötilan kompensointi, paineen kompensointi;

Näyttöyksikkö: g/nm3, mg/nl valinnainen;

Näytön resoluutio: 0,01 g/nm3;

Kaasun virtausnopeus: 0,5 l ± 0,2 litraa/min;

Syöttöpaine: <0,1MPa;

Konsentraatiovirhe: enintään 0,5% FS;

Lineaarinen virhe: enintään 0,5% FS;

Nolla -ajautuminen: <± 0,3%. Fs;

Reaktioaika: ≤ 1 sekunti;

Ympäristölämpötila: -30 ~ 80 ℃;

Putkilinjan rajapintamenetelmä: nopea kiristyminen (ruostumaton teräs);

Ohitusnäytteen halkaisija: φ 6 (6 mm * 4 mm);

Viestintämenetelmä: RS-485;

Lähtötila: 4-20 mA (aktiivinen);

Virtalähde: 24 V DC;

Koko: 120 mm (korkeus) × 160 mm (leveys) × 60 mm syvä;

Huomaa: 1 mg/l = 1 g/m3 = 467ppm;

Ilmainen takuu: 24 kuukautta (isäntälle);

Vakiokokoonpano: Korroosionestovirtausmittari, otsonin pakokaasujen tuhoamis, otsonin saanti (pöly) suodatin.

Tuoteominaisuudet:

Mittausominaisuudet: Patentoitu tekniikka, jolla on nollapisteen automaattinen säätötoiminto, kaksireiti ultraviolettien absorptioperiaate, ulkomaisen pitkäaikaisen ultravioletti-LED-valonlähde, jatkuva toiminta, varmistaen havaitsemispitoisuuden stabiilisuuden.

Testimenetelmä: Dual Polun UV-absorptiomenetelmä, pitkäaikaisen valonlähdejärjestelmä, korkea mittaustarkkuus.

Mittausperiaate: Lambert -olutlain mukaan tarkkoja mittauksia tehdään fotometrisen imeytymisen periaatteella.

Valonlähdejärjestelmä: Ultraviolettivalon lähdejärjestelmä (ultravioletti LED-valonlähde linssillä), ultraäänen pitkäaikaisen elämänalomen lähdejärjestelmä), jolla on ilmainen 2 vuoden takuu.

Käyttö: On suositeltavaa asentaa ja käyttää sitä sisätiloissa, jotka on varustettu vedenpitävillä ilmailutulpaisilla.

Kevyt uima -allasjärjestelmä: erillinen valon pool -tekniikka, vuotovapaa, korkea paineenkestävyys ja vastus korkean virtauksen näytteenottokaasun iskulle.

Älykäs kompensointi: Sisäänrakennettu lämpötila- ja painekompensaatio ja näyttö autolla

Rakenne

Näyttöpaneeli ja näyttöön

Tehontulo, signaalin lähtö, otsonin sisääntulo, otsonin poisto

Tehon syöttö:

Signaaliterminaali lähtö:

Yhteys ja prosessi

UV -otsonin ilmaisin, rinnakkainen haara -näytteenottoyhteyskaavio

(Huomaa: On suositeltavaa käyttää tätä yhteysprosessia, erillistä näytteenottoa ja tyhjentää ilmakehää otsonin pakokaasujen tuhoamislaitteen läpi.)

UV -otsonin ilmaisin, sarjan näytteenottoyhteyskaavio

(Huomaa: Kun käytät tätä yhteysprosessia, on tärkeää huomata, että otsonigeneraattorin poistoputken paineen on oltava vakaa. Sisäänrakennettu paine-lähettimen kompensointi aiheuttaa havaitun otsonipitoisuusarvon vaihtelevan tietyllä alueella.)

Malli: UV -otsonin ilmaisin

Mittausalue: 0-300 g/nm3

Valinnainen alue: 0-300 g/nm3, 0-100 g/nm3, 0-50 g/nm3;

Valonlähteen käyttöikä: noin 30000-50000 tuntia;
