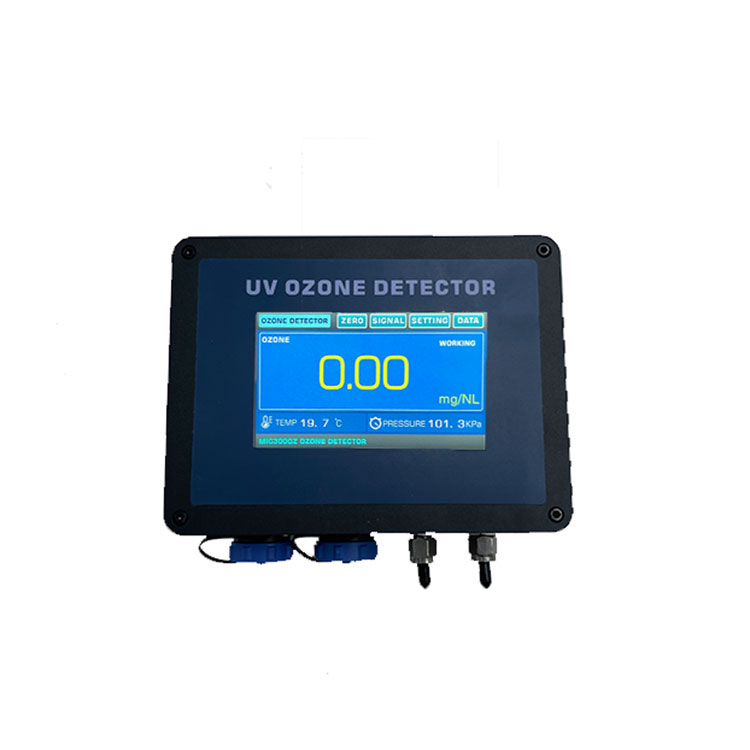

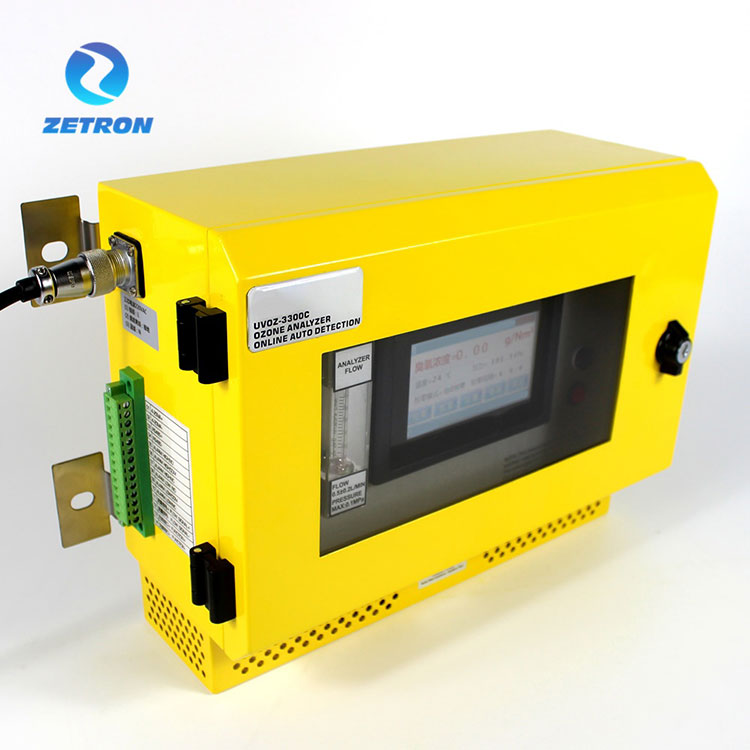

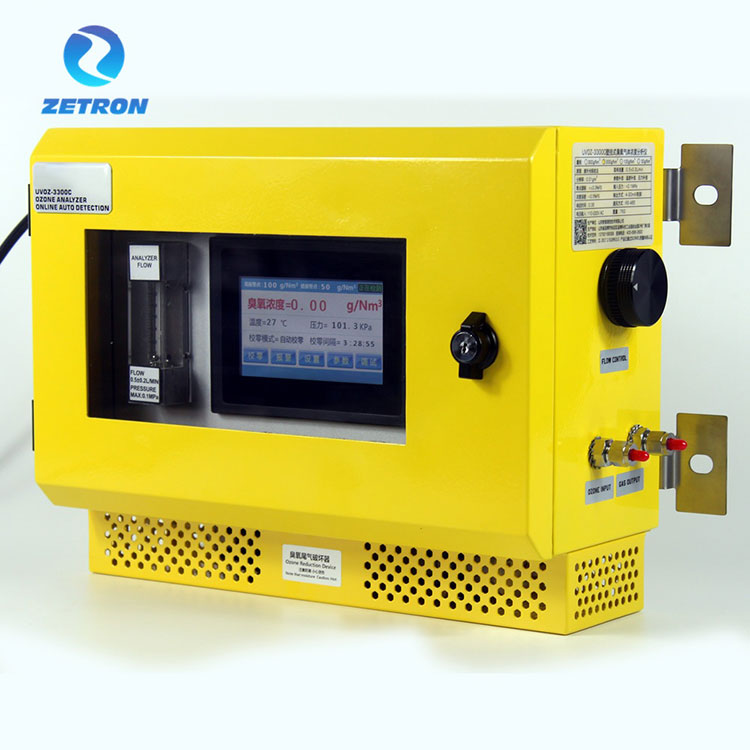

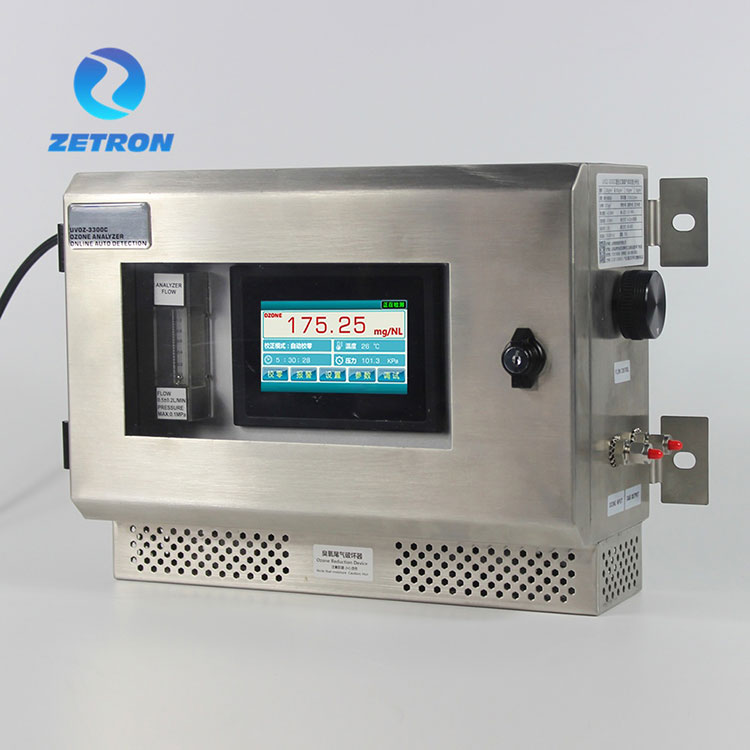

Seinälle kiinnitetty otsonianalysaattori

Lambert Billin lakiin perustuen analysaattori mittaamalla valolisignaalin voimakkuuden muutokset ennen UV -absorptiota ja sen jälkeen nykyisen otsonipitoisuuden laskemiseksi. Laitteet omaksuvat edistyneen kaksois -UV -valonlähdejärjestelmän, jossa on valaistusputken älykäs hallintajärjestelmä ja erotettu valokeskustekniikka, joka mahdollistaa analysaattorin ominaisuudet.

Seinälle asennetussa otsonianalysaattorissa on kosketusnäytön käyttöliittymä, joka näyttää reaaliaikaisen otsonipitoisuuden. Ja kosketusnäyttö on myös paine- ja lämpötilan kompensointialueella. Korkean pitoisuuden (G/NM3) alueella sillä on virtaustulon funktio, joka voi näyttää otsonigeneraattorin lähtö reaaliajassa. Ydinkomponentti käyttää pitkäaikaisen UV-valojärjestelmän suurella valon läpäisykvartsilla estääkseen nolla-ajautumista vaikuttavan havaitsemistarkkuuteen. Otsonisyöttöä ei tarvitse sulkea nollaamisen varmistamiseksi, että laitteet voivat käyttää jatkuvasti 24 tuntia.

Otsonipitoisuus esitetään kummallakin prosenttipainossa otsonin (%paino/paino), grammat otsonin grammat normaalia kuutiometriä kohti näytekaasua (g/nm3) aakkosnumeerisella näytöllä. Keskitysyksikköä voidaan muuttaa toiminnan aikana.

Muita muokattavia parametreja on muun muassa:

Paineen näyttöyksikkö (KPA)

Hälytysparametrit (korkea/matala kynnys)

Kantajakaasun luonne: Ilma tai happi (mukaan lukien PSA)

RS-485-rajapinnan parametrit

4-20 mA-signaalin lähtö

Valinnainen alue ja työtila

 Tekniset ominaisuudet

Rakenne

Virran syöttö ：

Hälytys singal -lähtö

Singal -tulos

Yhteys ja prosessi

Otsoni -analysaattorin aktiivinen paineen näytteenottoprosessikaavio

Käyttöohje

【1】 .Käyttötila

Tätä analysaattoria käytetään sisäasennukseen ja käyttöön. On suositeltavaa esilämmittää 5 minuuttia ja sitten nollata kerralla. Sitä voidaan käyttää verkossa 24 tuntia. Kiinnitä huomiota vallan ja ympäristön turvallisuuteen käytettäessä. Se on varustettu UV -LED -valonlähteen valvontajärjestelmällä, ja järjestelmää säädetään valonlähteen kirkkauden mukaan. Jos nollapoikkeama ilman otsonia, voit puhdistaa manuaalisesti. Toisinaan tapahtuu nollapoikkeama, joka voidaan sivuuttaa.

【2】 Varoitukset

Tätä otsonianalysaattoria käytetään sisätiloissa ja ympäristöä on pidettävä tuuletettua, kuivana, ei muita syövyttäviä kaasuja. Erityisesti, jos ympäristössä on ammoniakkia, vetykloridia, rikkivety- ja muita kaasuja, tulisi suojata oikea -aikainen korroosiolta. Kaikki tämän ehdon aiheuttamat ongelmat eivät ole vapaan takuun sisällä.

②Clean ja kuiva otsonikaasu on taata. Otsonikaasun pitoisuuden havaita tarvittaessa kosteisissa paikoissa tai öljyn, pölyn, suodattimien (savukaasusuodattimien) ja ilmankuivaimien (elektroniset lauhduttimet) on asennettava instrumentin sisääntuloon. Muutoin mikä tahansa tämän ehdon aiheuttama ongelma ei ole vapaan takuun sisällä.

③Se on ehdottomasti kielletty yhdistää pakokaasun hävittäjän poistoaukko pääputkiin, ja pakokaasu on tyhjennettävä tai tuhottava.

④ Jos instrumenttia ei käytetä pitkään, on tarpeen sähköistää lämmitin säännöllisesti ja säilyttää instrumentti kosteutta vastaan

⑤Vastelukaasun tuhoaja työvaltiossa on innostunut, se on ehdottomasti kieltänyt käsin suoraan koskettavan. Kiinnitä huomiota pakokaasun tuhoajaan on virheellinen, jos se on pitkäaikainen kosteuden eristyksessä. Jos löysit otsonikaasun ylivuotoa poistoaukosta, ota se korvata se valmistukseen.

⑥ Sisustusliitäntäputken tulisi käyttää PTFE -materiaalia.

⑦ Valmistajan ilmansuodatin voi suodattaa vain pölyhiukkasia. Jos käyttäjän on tunnistettava otsonikaasu öljysumulla, vesisumulla ja muilla väliaineilla, ota yhteyttä valmistajaan ajoissa muokataksesi esikäsittelylaitetta.

C. Operaatiorajapinta

（Korkea pitoisuus 0-300 g/nm3 0-200 g/nm3 0-100 g/nm3 0-50 g/nm3）

Pääliitäntä-normaali näyttötoiminto

"Työskentely", "kalibrointi" ja "Virhe" näkyy pääsinäytön näyttörajapinnan oikeassa alakulmassa.

● Työskentely: Suorita testitila

● Nollaus: instrumentti on nollakalibrointioperaatiossa

● Virhe: Otsonianalysaattorin vika. Ota yhteyttä valmistajaan ajoissa.

● Lataus: Kun instrumentti on kytketty päälle, kuuma kone näyttää lastaustilan

Nollavalikko

Käyttäjät voivat valita tilanteen mukaan "Manuaalinen nollakalibrointi" ja "automaattinen nollakalibrointi" -tilat.

Käyttäjät voivat asettaa automaattisen nollakalibrointiajan heidän tarpeidensa mukaan.

Kun otsonipitoisuusarvo havaitaan olevan ≥100 g/nm3, valmistaja suosittelee automaattista nollakalibrointiaikaa 24-96 tuntia.

Kun havaitaan otsonipitoisuusarvot ≤100 g/nm3, valmistaja suosittelee automaattista nollakalibrointiaikaa 8-12 tuntia.

"Manuaalinen nollakalibrointi kerran" -painike, joka on käynnistetty, suorittaa nollakalibrointioperaation otsonikaasupitoisuusanalysaattorissa.

Signaalivalikko

Käyttäjät voivat asettaa "korkeat hälytyspisteet" ja "matalat hälytyspisteet" tilanteensa mukaan. Laite, jossa on kaksi relekielisarjaa, käyttäjät voivat yhdistää kaksi sarjaa NO, COM, NC Relay -signaalit.

Releen signaaleja käytettäessä on huomattava, että relesignaalien tulisi olla tasavirtavirtatuloja, joiden korkeintaan 24 V.Ty on välttää välitöntä pääsyä releesignaaleihin 220 VAC: lla.

Valikko

a. Käyttäjät voivat asettaa "lämpötilakompensaation" arvojen tuomiseksi "avoimiksi" ja "sulkeutuneiksi" paikoihin, jotka otsonipitoisuuslaskelmilla.

b. Käyttäjät voivat asettaa "painekorvauksen" arvojen tuomiseksi "avoimiin" ja "sulkeutuneisiin" paikkoihin, jotka otsonipitoisuuslaskelmilla. Tämä instrumentin paineen lähettimen tuki näytteenotto ja aktiivinen painekompensaatio.

c. Käyttäjät voivat valita yksikön alla olevan tilanteen mukaan:

Lisä selitys:

G/NM3 & G/M3 NTP: n yksiköt tarkoittavat otsonipitoisuutta vakiolämpötilassa (20 ℃ todennäköisesti） ja vakiopaine (101,325 kPa) .G/M3 NTP

（NTP- Normaali lämpötila ja paine ， STP-vakiolämpötila ja paine）

G/NM3 on ilmaisu kansainvälisestä ilmaisusta. Näyttö seuraa kansainvälistä käytäntöä ja hyväksyy G/NM3 -keskittymisen ilmaisutavan.

Valikkotiedot

Katso parametrivalikon päänäyttö.

Parametrivalikon data -arvot ovat samat kuin parametrien indikaattorit, joita valmistajan tekninen henkilöstö käyttää otsonianalysaattorin suorituskyvyn arvioimiseksi. Tämä parametria -sivu näyttää kaksoispolun ultravioletti -absorptio -otsonin analysaattorin erilaiset parametrit, joita käytetään määrittämään, onko otsonianalysaattori normaalissa havaitsemisessa ja näytön tilassa.

● Uvled-R: Reaktio on UV-valonlähde kaasun valon voimakkuusparametrien puuttuessa.

● Uvled-M: UV-valonlähteen valon voimakkuusparametri havaitsemaan havaitsemiskammion (valokenno) läpi.

● Data-nolla ja data-absr ovat Ozone Analyzer -sovelluksella saatu parametritietoarvo Bill Lambert Law- ja ohjelmaalgoritmin mukaan.

Järjestelmän tila: "Normaali" ja "virhe" voivat arvioida, pystyykö otsonianalysaattori normaalisti instrumenttiparametrien laskennan mukaisesti.

● Value-arvo on käyttäjän kyky kalibroida otsonikaasun pitoisuusanturitiedot uudelleen nykyisen pitoisuuden muutosten perusteella.

Referenssisuhde heijastaa nykyisen ultravioletti -LED -valonlähteen voimakkuutta, kun sitä ei ole altistettu kaasulle.

Vertailuarvo heijastaa ultravioletti LED -valonlähteen valaistusvoimakkuuden parametria kulkematta kaasun läpi nollakalibroinnin aikana.

Automaattinen säätötoiminto: Instrumentin tausta tallentaa ultravioletti LED: n kirkkauden (viitearvo) nollakalibroinnin aikana. Kun ultravioletti -LED: n kirkkaus poikkeaa, järjestelmä korjaa automaattisesti ultravioletti -LED: n kirkkauden siten, että otsonin kaasupitoisuusanturin nollapiste säädetään automaattisesti tietyllä alueella, välttäen tehokkaasti nollapistepoikkeaman.

Virheenkorjausvalikko

Virheenkorjaustilan valikko on perusasetukset ja parametrien säätäminen. Käyttäjät eivät yritä syöttää salasanavalikkoa, kun salasanavirhe saavutettiin tiettyihin aikoihin, instrumentti lukittuu automaattisesti sinisellä näytöllä.

Tämä toiminnan taustarajapinta ja asetukset voivat muokata ja muokata otsonianalysaattorin parametreja, kuten "keskittymiskerroin", "UV-lampun kirkkaus", "4-20MA-arvo", "

【4】 Viestintäohjeet

● 4-20 mA Singal-lähtö

4-20 mA-signaalin lähtö on aktiivinen lähtö. Käyttäjät voivat käyttää suoraan tiedonkeruulaitteita, kuten yhden sirun tietokonetta tai PLC: tä. Älä koskaan lataa jännitettä 4-20MA-signaaliporttiin.

● RS-485-viestintä （Valintatoiminto）

Huomaa: Osoitteen asetus kosketusnäytössä!

● RS-485-viestintä （Valintatoiminto）

Viestintätila ： Modbus-RTU (RS－485) ；

Viestintäparametrit ： 9600ttua ， n ， 1 ；

Datamuoto ： Heeksadesimaalinen vastaanotto, heksadesimaalinen lähetys

Rekisteriarvo:

Palautustiedot

Kirjoita rekisteröinti ：

Palautusarvo:

7. Huolto

Normaalilla käyttämällä todellinen käyttöikä riippuu sivustoympäristöstä. Analysaattori on suositeltavaa kalibroida kerran 18 kuukauden välein palautustehtaalla (kalibrointi on ilmainen, käyttäjä kantaa palautus- ja kuljetusmaksun). Karshissa ympäristössä on suositeltavaa kalibroida anturi 12 kuukauden välein testitietojen pätevyyden varmistamiseksi. Huoltotuotteet seuraavat:

(1) onko imujärjestelmässä vuoto; onko kaasun liitäntäputki kulunut; onko liitin kiinnitetty.

(2) Virtalähdeviivalla ja pistorasialla ei ole löystymistä tai rikkoutumista.

(3) Analysaattorin sisällä on vuotoja, voivatko otsonikaasun haistavat otsonikaasua.

(4) Muu epänormaali ongelma.

Jos jokin yllä olevasta ongelmasta ilmenee, ilmoita valmistajalle mahdollisimman pian.

8. Varoitukset

A. Laitteiden purkamisesta ja kokoamisesta on ehdottomasti kielletty. Tarrat on pidettävä ehjinä käytössä, muuten takeita ei ole.

B. Huolto on oltava ammattimainen henkilö.

C. Älä poista mielivaltaisesti ja vältä tarpeetonta vahinkoa laitteiden avaamisen yhteydessä.

D. Pidä laitteet puhtaana, älä kosketa näyttöä kovien esineiden kanssa estämään näytön naarmuuntuminen.

E. Sammuta virtalähde ja estä kosteutta, kun laite on lähellä.

F. Kytke epänormaali tilanne, sammuta virtalähde ja katkaise kaasulähde heti ja ota yhteyttä valmistajaan ajoissa.

9. Varastointi

Instrumentti tulisi varastoida hyvin ilmastoidussa, kuivassa ja ei-korroosiossa ympäristön lämpötila, jonka lämpötila on 10 ℃～＋ 40 ℃ ，,, suhteellinen kosteus, joka ei ole enintään 80%. Näytteenottokaasu, jonka suhteellinen kosteus on enintään 80%, ja kaasun lämpötilan tulisi olla －50 ℃～＋ 80 ℃.

10. Pätevyyden aika

Tuotteen käyttöikä riippuu elektronisen laitteen ikääntyvästä asteesta. Ikääntyvän elektronisen laitteen vaihtamisen jälkeen tuotetta voidaan käyttää normaalisti.

Testialue ：	□ 0-300G/NM3	□ 0-200 g/nm3	□ 0-100 g/nm3
	□ 0-50 g/nm3	□ 0-1000ppm
Näytön tarkkuus:	□ 0,01 g/m Huomautus ： 1 mg/l = 1 g/m3 = 467ppm
Näyttöyksikkö ：	□ g/nm3 □ mg/nl □%paino
Näytteenottomenetelmä:	□ Aktiivisen paineenäytteenotto □ Pumppausnäytteenotto
Sisältörajapinta:	□ Otsonipitoisuus □ Lämpötilan kompensointi
	□ Painekorvaus
Kevyen lähteen elämä ：	Noin 30000-50000 tuntia
Näyttörajapinta:	4,3 tuuman kosketusnäytön käyttöliittymä
Aputoiminto:	Lämpötila- ja painekompensaatio
Näytteenottovirta ：	0,5 l ± 0,2 l/min
Syöttöpaine ：	<0,1MPA
Keskitysvirhe:	<0,3 ％ FS
Linjan poikkeama:	<0,2 ％ FS
Nolla ajelehtiminen ：	<± 0,3%.FS
Vastausaika:	Signaali on 0,03 s, mikä osoittaa 0,3 S.
Ympäristön lämpötila:	-20 ～ 50 ℃；
Sarjayhteyden näytteenottokaliiperi:	Ohitusnäytteenotto6 (6*4 mm nopea kiertävä rajapinta) Ohitusnäytteenotto8 (8*6 mm nopea kiertävä rajapinta)
Viestintätila ：	RS-485
Lähtötila ：	4-20MA
RELIS -signaali:	Korkea hälytys, matala hälytys
Virtalähde:	AC 110-220V ；
Ulottuvuus:	230 mm (korkeus） × 330 mm (leveys) × 150 mm (syvyys)
Vakiokokoonpano:	□ Antiseptinen virtausmittari □ Suodatin   □ Otsoni -hännän kaasun tuhoaja □ Näytteenottopumppu
