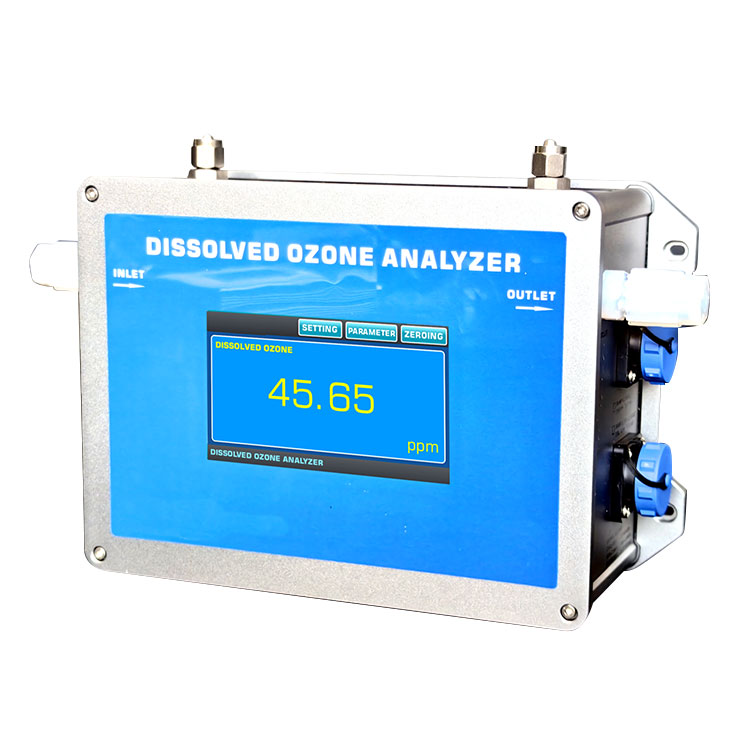

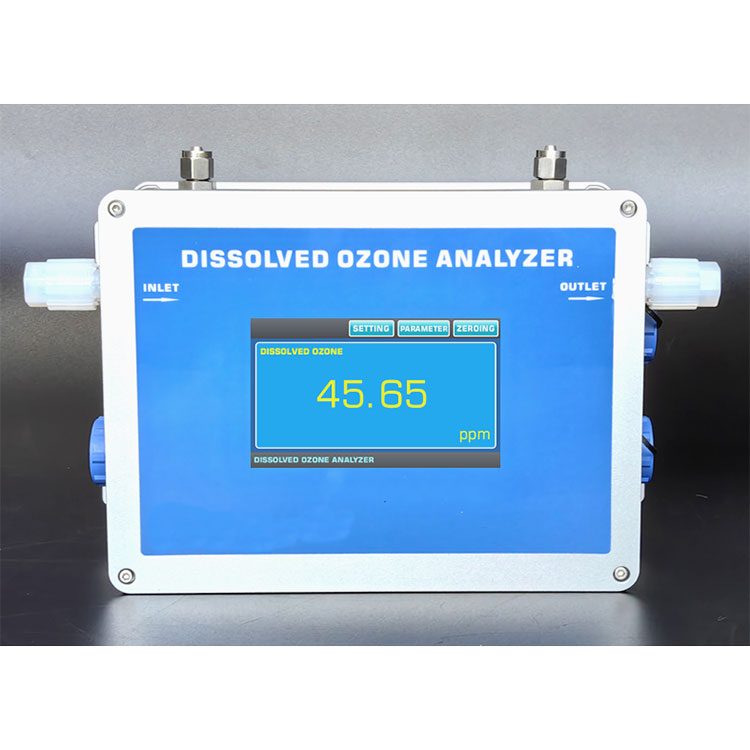

Liuennut otsonianalysaattori

Liuennut otsonianalysaattori

Tunnistusperiaate: UV -kaksireiän imeytymismenetelmä, jota käytetään liuenneen otsoniveden pitoisuuden analysointiin ja havaitsemiseen vesijohtovedessä, puhtaassa vedessä tai puolijohdeteollisuudessa.

Mittausalue: 0-20ppm; 0-50ppm; 0-100ppm; 0-120ppm; 0-180ppm; 0-200ppm.

Tuoteominaisuudet: Tässä UV-liuenneen otsonianalysaattorissa on sisäinen valonlähteen automaattinen säätötoiminto, joka voi säätää LED-valonlähteen kirkkautta reaaliajassa nollapisteen vertailuvalotietojen perusteella nollapisteen stabiilisuuden varmistamiseksi. Tämä UV -optinen otsoniveden pitoisuusanalysaattori voidaan kytkeä rinnakkain tai sarjaan liuenneen otsonin vesiputkistoon, jota käytetään pääasiassa liuenneen otsonin vesipitoisuuden analysointiin ja havaitsemiseen vesijohtovedessä, puhtaassa vedessä tai puolijohdeteollisuudessa.

Tällä liuennetulla otsonianalysaattorilla on automaattinen säätöjärjestelmätoiminto UV-valonlähteen kanssa, joka voi säätää UV-LED-valonlähteen kirkkautta reaaliajassa vertailuvalotietojen mukaan vakiona nollapistedatan ylläpitämiseksi varmistaen nollapisteen stabiilisuuden. Se on yrityksemme patentoitu tuote. Tämä UV -optinen otsoniveden pitoisuusanalysaattori voi toimia jatkuvasti pysähtymättä 24 tuntia.

Liuennettu otsonianalysaattori - Tuotteen yleiskatsaus

Liuenneen otsonipitoisuusanalysaattori on otsonipitoisuuden suora mittaus ultrafuressa vedessä tai vakio sameusvedessä käyttämällä ultraviolettispektrofotometriaa. Mukautettava versio on HF, jota voidaan käyttää 20%: n hydrofluorihapon otsonin vesiliuoksessa. Otsoniveden kanssa kosketuksessa olevia materiaaleja ovat PTFE, FFPM, PFA ja kvartsi tai safiiri. UVOZ-180W liuenneen otsoniveden pitoisuusanalysaattori on varustettu sisääntulo- ja poistoaukolla, ja se on varustettu kosketusnäytön käyttöliittymällä. Lähtö on kytketty suoraan PLC: hen 4-20 mA- ja RS-485-signaalilinjoilla.

Liuennetussa otsonipitoisuusanalysaattorissa on automaattinen säätöjärjestelmätoiminto UV-valonlähteen kanssa, joka voi säätää UV-LED-valonlähteen kirkkautta reaaliajassa vertailuvalotietojen mukaan vakiona nollapistedatan ylläpitämiseksi varmistaen nollapisteen stabiilisuuden. Se on yrityksemme patentoitu tuote. Tämä otsonianalysaattori voi toimia jatkuvasti pysähtymättä 24 tuntia. Tämän otsonipitoisuusanalysaattorin ylivoimainen stabiilisuus saavutetaan käyttämällä todellista kaksisäteen optista järjestelmää ja erittäin pitkäikäistä ultravioletti-LED-valonlähdettä.

Liuenneen otsonipitoisuusanalysaattorin kuori on alumiinikuori, jossa on roisketoistettava muotoilu, suojataso: IP65, koko: 260x160x90mm (WXHXD) ja noin 3 kilogramman paino. Tämä liuennut otsoniveden pitoisuusanalysaattori voidaan asentaa seinän asentamiseen, ja koukun suunnittelu takana. Kun asennusta vaaditaan, toimitetaan neljä kiinnityskiinnikettä.

Liuenneen otsoniveden pitoisuusanalysaattorin sisääntulon virtausnopeus on 200-300 ml/min. Jos virtauksen säätöä vaaditaan, kaasuventtiili tai virtausmittari on asennettava liuenneen otsoniveden pitoisuusanalysaattorin poistoaukkoon. Tämä kaasuventtiili on sijoitettava anturin taakse (ei koskaan sen edessä! Kaasuventtiilin asentaminen sisääntuloon tuottaa kuplia, joten se on tiukasti kielletty otsonivesille, jossa on vesikuplia liuenneen otsonin vesianalysaattoriin.)

Liuenneen otsoniveden pitoisuusanalysaattorin sisääntuloveden puhtaus on välttämätöntä ylläpitää liuenneen otsonivesianalysaattorin sisäisten anturien puhtautta ylläpitää. On suositeltavaa kalibroida liuenneen otsoniveden pitoisuusanalysaattorin nollapiste joka toinen viikko. Kun kalibroidaan nollapistettä, puhdista vettä ilman otsonia tai väriä tulisi ottaa käyttöön

Liuennettu otsonianalysaattori - Tuoteominaisuudet:

Testimenetelmä: Kaksireitin UV-absorptiomenetelmä, pitkäaikaisen valonlähdejärjestelmä, korkea mittaustarkkuus.

Mittausperiaate: Lambert -olutlain mukaan tarkka mittaus suoritetaan fotometrisen absorption periaatteella.

Mittausalue: 0-20ppm; 0-50ppm; 0-100ppm; 0-120ppm; 0-180ppm; 0-200ppm.

Valonlähdejärjestelmä: Ultraviolettivalon lähdejärjestelmä (aallonpituus 253,7 nm), ulkomaisten pitkäaikaisten valonlähdejärjestelmien ilmainen takuu 3 vuotta.

Käyttö: Sisäasennus ja käyttö, varustettu vedenpitävällä ilmailutulpalla.

Kevyt uima -allasjärjestelmä: Erillinen valon pool -tekniikka, vuotovapaa, korkea paineenkestävyys ja vastus korkealle virtausnopeudelle näytteenotto -neste isku.

Älykäs kompensointi: varustettu automaattisella nolla säätöllä ja automaattisella valonlähteen kompensointitoiminnolla.

Käyttömenetelmä: Se voidaan nollata manuaalisesti, ja nollaamisen aikana on tarpeen varmistaa, että instrumentissa ei ole otsonin vesiliuosta.

Näyttöyksikkö: Mg/L, ppm valinnainen.

Tietojen näyttö: teräväpiirtovärinen kosketusnäyttö.

Lähtöfunktio: 4-20mA, RS485-viestintä.

Automaattinen nollan säätö: Se voi säätää ultravioletti-LED-valonlähteen kirkkautta reaaliajassa referenssivalotietojen perusteella vakiona nollapistedatan ylläpitämiseksi varmistaen nollapisteen vakauden.

Useita versioita:

Normaalia versiota käytetään vesijohtoveteen ja puhdistettuun veteen.

HF -versiota voidaan käyttää 20 -prosenttisessa hydrofluorivety -otsonin vesiliuoksessa.

Liuennettu otsonianalysaattori - tuoterakenne ja koostumus

【1】 Seinälle asennetut asennusmitat

【2】 Näyttöpaneeli ja näyttöön

【3】 Tehontulo, signaalin lähtö, sisääntulo ja poistoaukko

Tehon syöttö:

Signaaliterminaali lähtö:

Dissplay -signaalipääte: Käytetään etänäyttösignaalien kytkemiseen (tässä koneella on jo näyttöruutu)

UV: n liuenneen otsonivesianalysaattorin yläpuolella olevaa kaasurajapinta käytetään puristetussa ilman rajapinnassa. Jos otsoniveden lämpötila on liian matala, on suositeltavaa tuoda instrumenttille puristettu ilma välineeseen laitteen sisäisen otsonin vesiputken estämiseksi.

Liuennettua otsonianalysaattoria - tuoteyhteysprosessikaavio

Liuennettu otsonianalysaattori - Positiivinen painekaaran näytteenottoyhteyskaavio

(Tätä yhteysprosessia on suositeltavaa käyttää jaetun näytteenottoa varten. Huomaa, että virtausmittari on asennettava liuenneen otsonivesianalysaattorin poistoaukkoon.)

Liuennettu otsonianalysaattori, negatiivinen painevesipumpun näytteenotto liitäntäkaavio

(Tätä yhteysprosessia on suositeltavaa käyttää jaetun näytteenottoa varten. Huomaa, että virtausmittari on asennettava liuenneen otsonivesianalysaattorin poistoaukkoon.)

HUOMAUTUS: Liuenneen otsonin vesivirtausmittarin valmistaja on vakiokonfiguraatiotarvikkeet, ja negatiivinen painevesipumppu on valinnainen tuote. Voit kysyä valmistajaa ostamaan sen erikseen.

Huomaa: Ilman näyttöversiota valmistaja määrittää erikseen langalliset kosketusnäytön lisävarusteet (johtimen pituus 2 metrin sisällä)

Liuennettu otsonianalysaattori - Tekniset parametrit:
