Liuenneen otsonin monitori

Liuenneen otsonimonitorin toimittaja

Havaitsemisperiaate: UV-kaksoisreittiabsorptiomenetelmä, jota käytetään liuenneen otsoniveden pitoisuuden analysointiin ja havaitsemiseen vesijohtovedessä, puhtaassa vedessä tai puolijohdeteollisuudessa.

Mittausalue: 0-20 ppm; 0-50 ppm; 0-100 ppm; 0-120 ppm; 0-180 ppm; 0-200 ppm.

Tuotteen ominaisuudet: Tässä UV Dissolved Ozone Monitorissa on sisäinen valonlähteen automaattinen säätötoiminto, joka voi säätää LED-valolähteen kirkkautta reaaliajassa nollapisteen vertailuvalotietojen perusteella nollapisteen vakauden varmistamiseksi. Tämä UV-optinen otsonivesikonsentraatioanalysaattori voidaan kytkeä rinnan tai sarjaan liuenneen otsonin vesiputkeen, jota käytetään pääasiassa liuenneen otsonin vesipitoisuuden analysointiin ja havaitsemiseen vesijohtovedessä, puhtaassa vedessä tai puolijohdeteollisuudessa.

Tässä liuenneen otsonin analysaattorissa on automaattinen säätöjärjestelmätoiminto UV-valonlähteellä, joka voi säätää UV-LED-valonlähteen kirkkautta reaaliajassa vertailuvalotietojen mukaan ylläpitääkseen vakioita nollapistetietoja ja varmistaakseen nollapisteen vakauden. Se on yrityksemme patentoitu tuote. Tämä UV-optinen otsonivesipitoisuusanalysaattori voi toimia jatkuvasti ilman pysähtymistä 24 tunnin ajan.

Liuenneen otsonin analysaattori - Tuotekatsaus

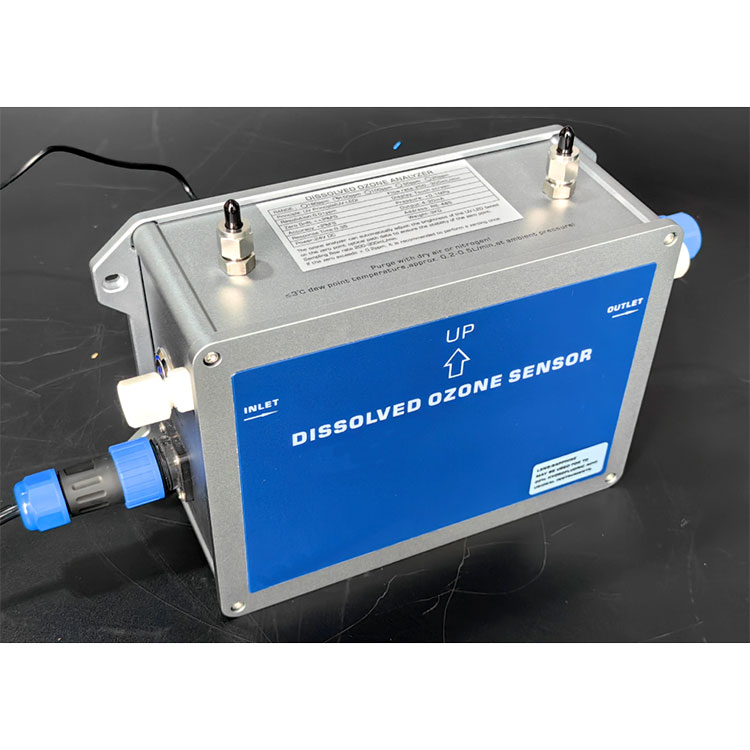

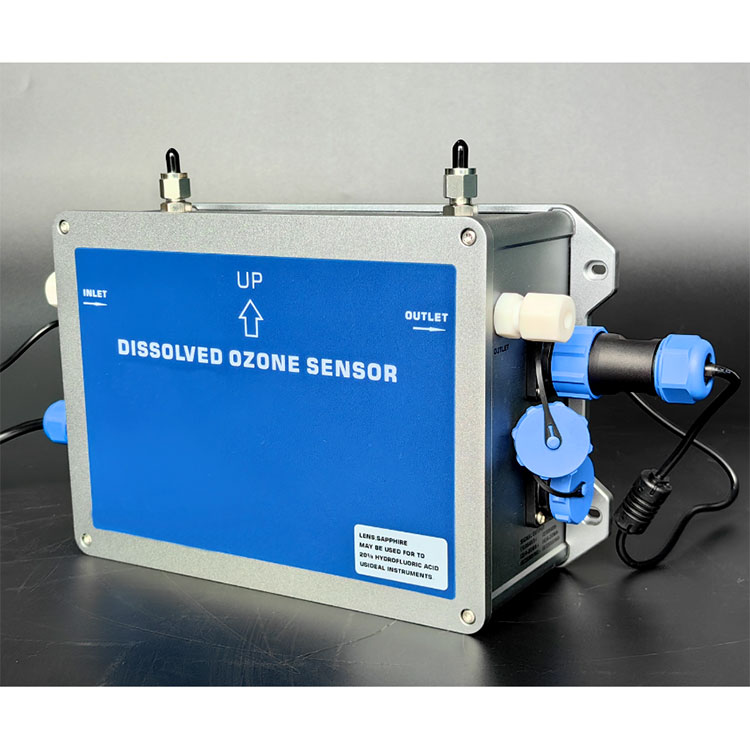

Liuenneen otsonin konsentraatioanalysaattori on ultrapuhtaan veden tai jatkuvan sameusveden otsonipitoisuuden suora mittaus ultraviolettispektrofotometrialla. Mukautettava versio on HF, jota voidaan käyttää 20 % fluorivetyhapon otsonin vesiliuokseen. Otsoniveden kanssa kosketuksiin joutuvia materiaaleja ovat PTFE, FFPM, PFA ja kvartsi tai safiiri. OZ-300W UV-liuenneen otsonin vesipitoisuusanalysaattori on varustettu tulo- ja poistoaukolla sekä kosketusnäytön käyttöliittymällä. Lähtö on kytketty suoraan PLC:hen 4-20mA ja RS-485 signaalilinjoilla.

Liuenneen otsonin pitoisuusanalysaattorissa on automaattinen säätöjärjestelmätoiminto UV-valonlähteellä, joka voi säätää UV-LED-valonlähteen kirkkautta reaaliajassa vertailuvalotietojen mukaan ylläpitääkseen vakioita nollapistetietoja, mikä varmistaa nollapisteen vakauden. Se on yrityksemme patentoitu tuote. Tämä otsonianalysaattori voi toimia jatkuvasti pysähtymättä 24 tunnin ajan. Tämän otsonipitoisuusanalysaattorin ylivoimainen vakaus saavutetaan käyttämällä todellista kaksisäteistä optista järjestelmää ja erittäin pitkäikäistä ultravioletti-LED-valolähdettä.

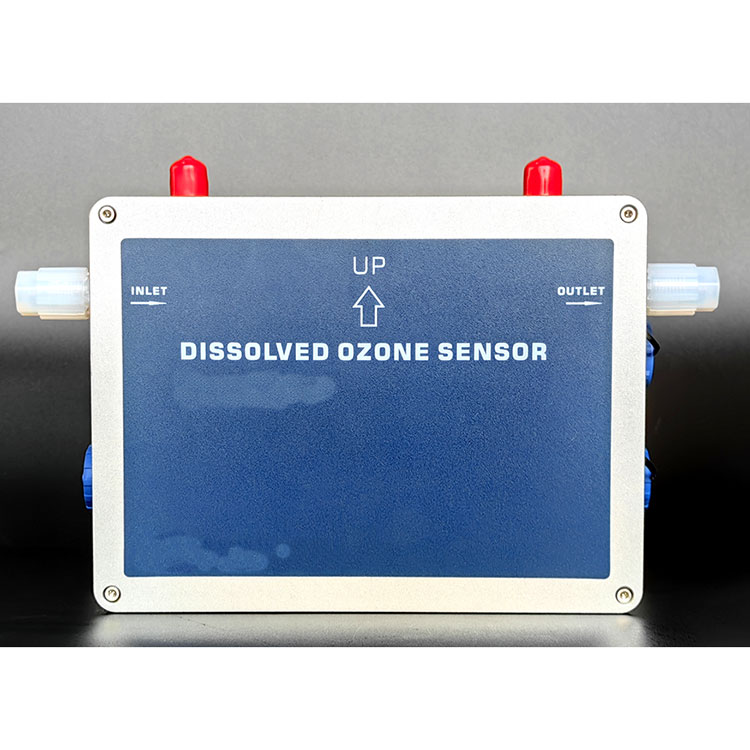

Liuenneen otsonin pitoisuusanalysaattorin kuori on alumiinikuori, jossa on roisketiivis rakenne, suojaustaso: IP65, koko: 260x160x90mm (LxKxS) ja paino noin 3 kiloa. Tämä liuenneen otsonin vesipitoisuuden analysaattori voidaan kiinnittää seinään, ja sen takana on koukku. Kun asennusta vaaditaan, toimitetaan neljä asennuskiinnikettä.

Liuenneen otsonin vesipitoisuuden analysaattorin tulovirtausnopeus on 200-300 ml/min. Jos virtauksen säätöä tarvitaan, liuenneen otsonin vesipitoisuusanalysaattorin ulostuloon on asennettava kuristusventtiili tai virtausmittari. Tämä kaasuventtiili on sijoitettava anturin taakse (ei koskaan sen eteen! Kaasuventtiilin asentaminen tuloaukkoon synnyttää kuplia, joten vesikuplien sisältävän otsoniveden pääsy liuenneen otsoniveden analysaattoriin on ehdottomasti kielletty.)

On välttämätöntä ylläpitää liuenneen otsoniveden pitoisuusanalysaattorin tuloveden puhtautta ja säilyttää liuenneen otsonivesianalysaattorin sisäisten antureiden puhtaus. On suositeltavaa kalibroida liuenneen otsonin vesipitoisuusanalysaattorin nollapiste 2 viikon välein. Nollapistettä kalibroitaessa tulee lisätä puhdasta vettä ilman otsonia tai väriä

Liuenneen otsonin analysaattori - Tuotteen ominaisuudet:

Testausmenetelmä: Kaksireittinen UV-absorptiomenetelmä, pitkäikäinen valonlähdejärjestelmä, korkea mittaustarkkuus.

Mittausperiaate: Lambert Beer -lain mukaan tarkka mittaus suoritetaan fotometrisen absorption periaatteella.

Mittausalue: 0-20 ppm; 0-50 ppm; 0-100 ppm; 0-120 ppm; 0-180 ppm; 0-200 ppm.

Valonlähdejärjestelmä: Ulkomainen pitkäikäinen ultraviolettivalolähdejärjestelmä (aallonpituus 253,7 nm), ilmainen 3 vuoden takuu.

Käyttö: Sisäasennus ja käyttö, varustettu vedenpitävillä lentoliittimillä.

Kevyt allasjärjestelmä: Erillinen kevyt allastekniikka, vuodoton, korkean paineen kestävyys ja suuren virtausnopeuden näytteenottonesteen iskunkesto.

Älykäs kompensointi: varustettu automaattisella nollauksen säädöllä ja automaattisella valonlähteen kompensaatiotoiminnolla.

Toimintatapa: Se voidaan nollata manuaalisesti, ja nollauksen aikana on varmistettava, että laitteessa ei ole otsonin vesiliuosta.

Näyttöyksikkö: mg/L, ppm valinnainen.

Datanäyttö: Teräväpiirtovärinen kosketusnäyttö.

Lähtötoiminto: 4-20mA, RS485 tiedonsiirto.

Automaattinen nollan säätö: Se voi säätää ultravioletti-LED-valonlähteen kirkkautta reaaliajassa referenssivalotietojen perusteella ylläpitääkseen vakion nollapisteen tietoja ja varmistaakseen nollapisteen vakauden.

Useita versioita:

Normaaliversiota käytetään vesijohtovedelle ja puhdistetulle vedelle.

HF-versiota voidaan käyttää 20-prosenttiselle fluorivetyhapon otsonin vesiliuokselle.

Liuenneen otsonin analysaattori - Tuotteen rakenne ja koostumus

【1】 Seinäasennusmitat

【2】 Näyttöpaneeli ja näyttöruutu

【3】Virrantulo, signaalin lähtö, tulo ja ulostulo

Tehon syöttö:

Signaalipäätteen lähtö:

DISSPLAY SIGNAL -liitäntä: käytetään etänäytön signaalien liittämiseen (tässä koneessa on jo näyttö)

UV-liuenneen otsonin vesianalysaattorin yläpuolella olevaa kaasurajapintaa käytetään paineilmarajapinnana. Jos otsoniveden lämpötila on liian alhainen, on suositeltavaa syöttää paineilmaa instrumenttiin kondensoitumisen estämiseksi laitteen sisäisessä otsonivesiputkessa.

 Liuenneen otsonin analysaattori - Tuotteen kytkentäprosessikaavio

Liuenneen otsonin analysaattori - ylipainehaaran näytteenottokytkentäkaavio

(On suositeltavaa käyttää tätä liitäntäprosessia jaettuun näytteenottoon. Huomaa, että virtausmittari on asennettava liuenneen otsonin vesianalysaattorin ulostuloon.)

Liuenneen otsonin analysaattori, alipainevesipumpun näytteenottokytkentäkaavio

(On suositeltavaa käyttää tätä liitäntäprosessia jaettuun näytteenottoon. Huomaa, että virtausmittari on asennettava liuenneen otsonin vesianalysaattorin ulostuloon.)

Huomautus: Liuenneen otsonin vesivirtausmittarin valmistaja on vakiovaruste, ja alipainevesipumppu on valinnainen tuote. Voit kysyä valmistajalta ostaaksesi sen erikseen.

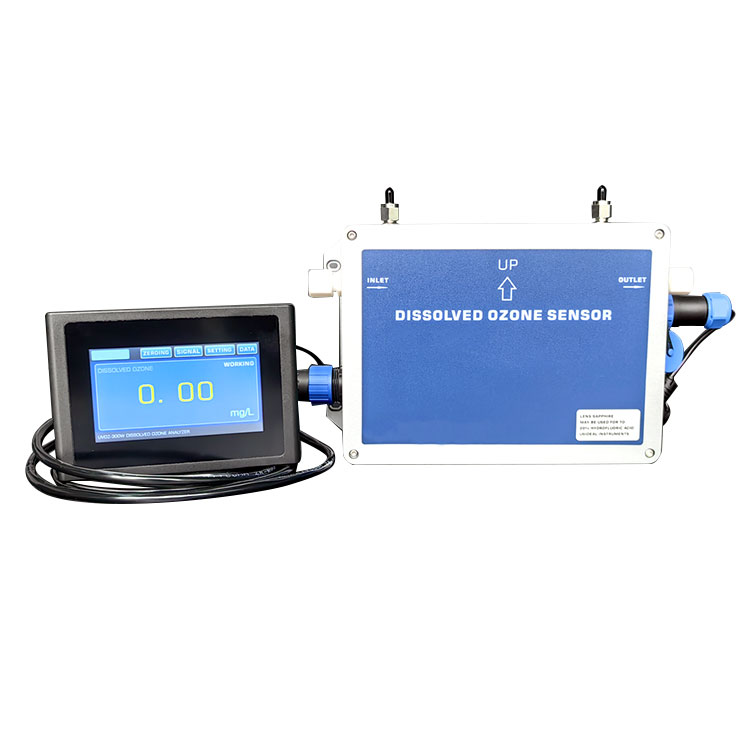

Huomautus: Ilman näyttöversiota valmistaja määrittää erikseen langalliset kosketusnäytön lisävarusteet (johdon pituus enintään 2 metriä)

Liuenneen otsonin analysaattori - Tekniset parametrit:
